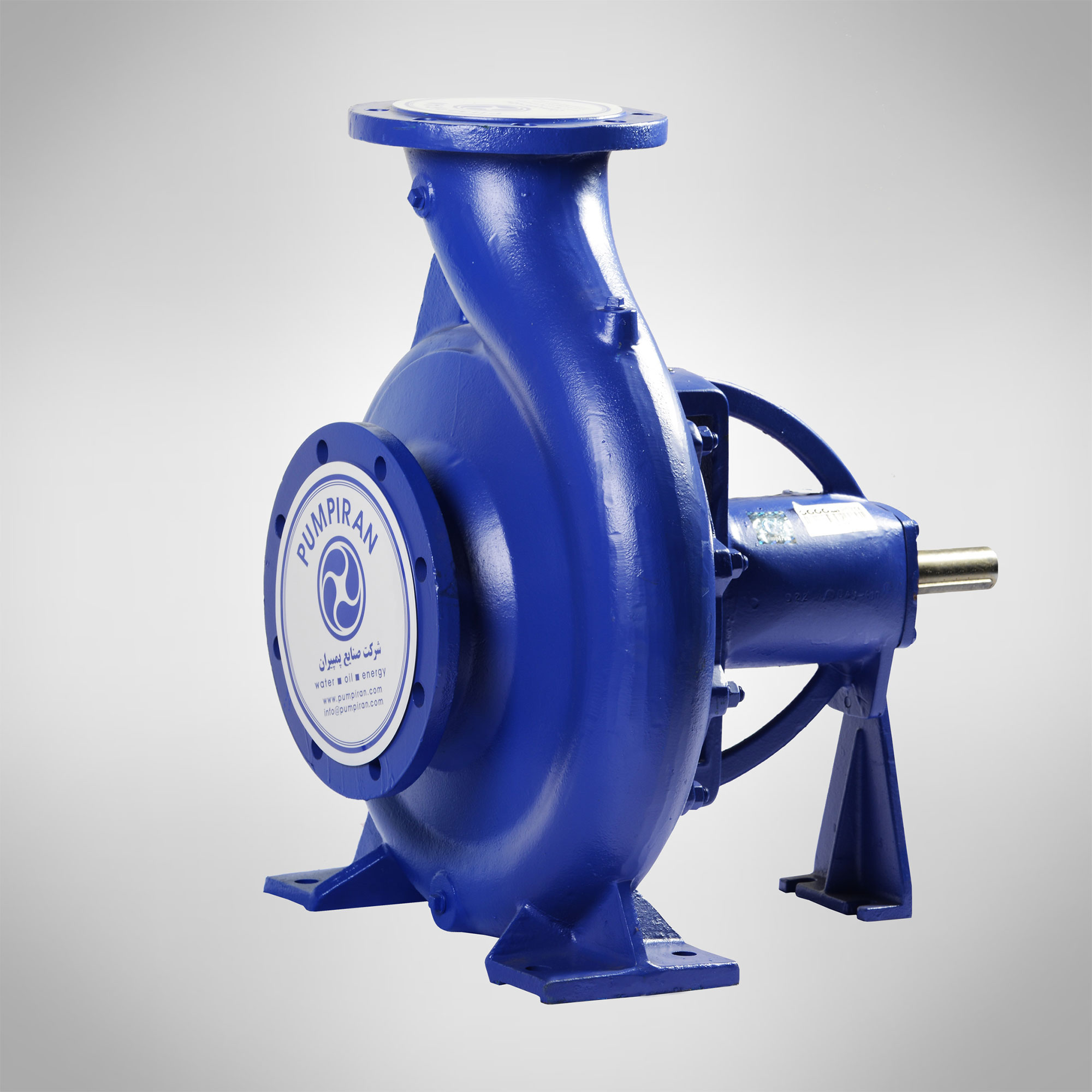

پمپ گریز از مرکز 200-125 محصول شرکت پمپیران مناسب برای آبرسانی، آتش‌نشانی و انتقال سیالات در صنایع مختلف است. همچنین پروانه پمپ با جنس های برنز و برنج قابل تامین است. سیستم آب‌بندی به صورت پکینگ بوده و امکان تجهیز به آب‌بند مکانیکی مطابق نیاز مشتری وجود دارد.
همانطور که در جدول مشخصات پمپ قابل مشاهده است این پمپ به همراه الکتروموتور و شاسی استاندارد قابل ارائه می‌باشد.
|
قطر لوله (Inch) |
مشخصات موتور | فلنچ پمپ |
قطر پروانه (mm) |
آبدهی(متر مکعب بر ساعت) (m3/h) |
دور 2900 (RPM) |
||||||||
|
رانش (mm) |
مکش (mm) |
جریان | قدرت |
رانش (mm) |
مکش (mm) |
250 | 200 | 150 | 100 | 50 | |||
|
آمپر (A) |
اسب بخار (HP) |
کیلووات (Kw) |
|||||||||||
| B | A | 23.8 | 15 | 11 | 125 | 150 | 209 | 8.8 | 11.6 | 13.1 | 13.7 | 13.8 |
ارتفاع (متر) (m) |
| 23.8 | 15 | 11 | 200 | 6.3 | 9.8 | 11.7 | 12.5 | 12.6 | |||||
| 16.5 | 10 | 7.5 | 190 | - | 7.8 | 10.1 | 11.2 | 11.4 | |||||
| 16.5 | 10 | 7.5 | 180 | - | - | 8.5 | 9.9 | 10 | |||||
|
قطر لوله (Inch) |
مشخصات موتور | فلنچ پمپ |
قطر پروانه (mm) |
آبدهی(متر مکعب بر ساعت) (m3/h) |
دور 2900 (RPM) |
||||||||
|
رانش (mm) |
مکش (mm) |
جریان | قدرت |
رانش (mm) |
مکش (mm) |
450 | 400 | 300 | 200 | 100 | |||
|
آمپر (A) |
اسب بخار (HP) |
کیلووات (Kw) |
|||||||||||
| B | A | 131 | 102 | 75 | 125 | 150 | 209 | 40 | 45.5 | 52.3 | 54.5 | 55.2 |
ارتفاع (متر) (m) |
| 131 | 102 | 75 | 200 | 32.2 | 38 | 46.5 | 49.8 | 50.4 | |||||
| 98 | 75 | 55 | 190 | - | 30 | 40 | 44.6 | 45.6 | |||||
| 81.5 | 61 | 45 | 180 | - | - | 33.5 | 39.5 | 41 | |||||
A قطر لوله مکش الزاما برابر با قطر فلنج مکش نمی‌باشد. قطر لوله مکش باید طوری انتخاب شود تا سرعت مایع در آن از 2 متر بر ثانیه تجاوز ننماید.
B قطر لوله رانش طوری انتخاب شود تا سرعت مایع در آن تا حد امکان پایین نگه داشته شود تا توازن اقتصادی میان قطر لوله رانش و انرژی مصرفی الکتروپمپ برقرار گردد.
| مدل پمپ | 125-200 |
| برند | پمپیران |
| اندازه فلنج مکش | 150 میلیمتر |
| اندازه فلنچ رانش | 125 میلیمتر |
| استاندارد قطر فلنج | DIN 1092-2 |
| قطر اسمی پروانه | 209 میلیمتر |
| حداقل قطر پروانه | 170 میلیمتر |
| نوع آب بند | پکینگ (با قابلیت اجرای آب بند مکانیکی طبق سفارش مشتری) |
| جنس روتین |
پروانه: چدن GG25 حلزونی: چدن GG25 سرپوش: چدن GG25 محور: استیل CK45 |
| توان مورد نیاز | بسته به قطر پروانه و دور موتور متغیر است (به جدول پمپ رجوع شود) |
| وزن پمپ | 97 کیلوگرم |
| ابعاد پمپ | 565×426×610 میلیمتر |
