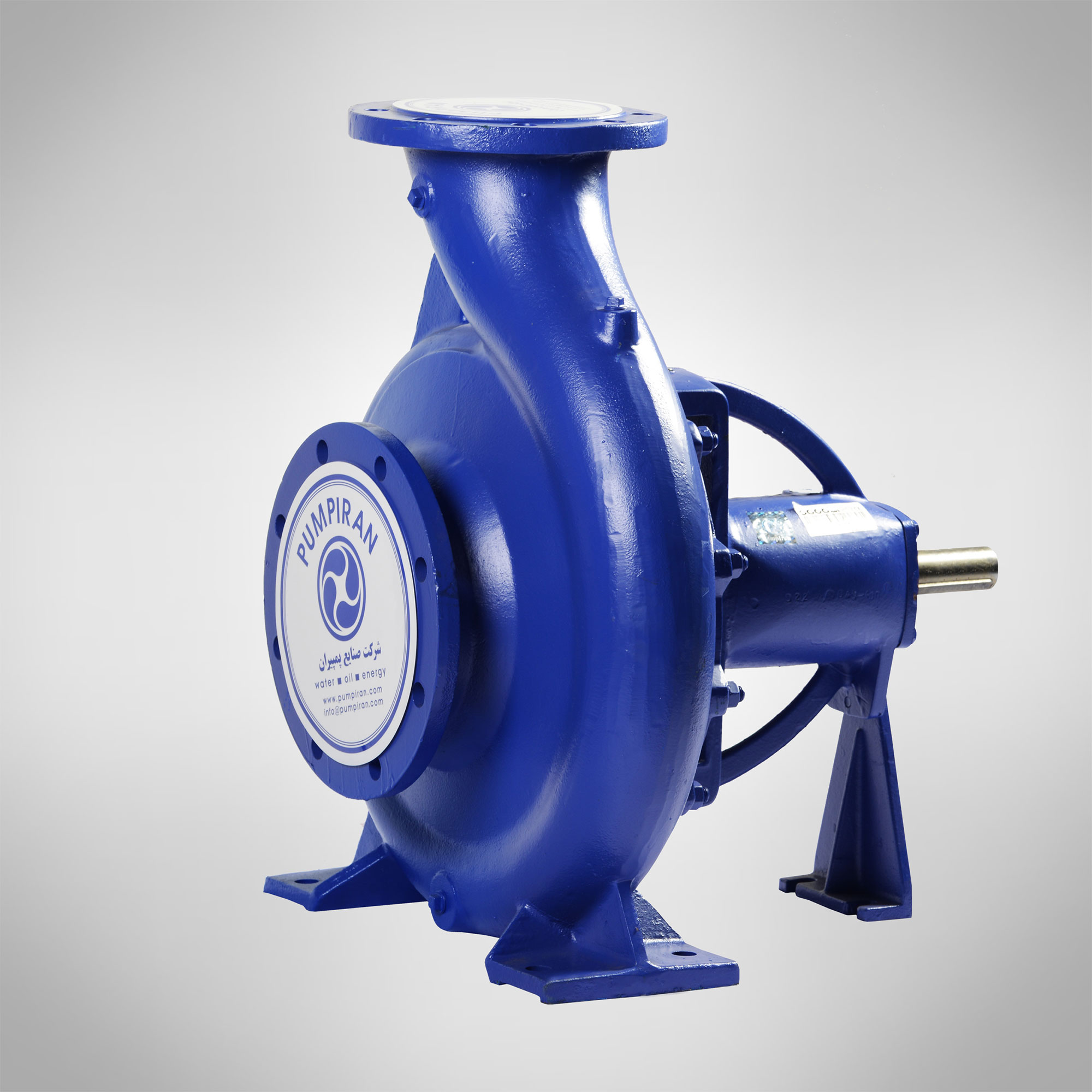

پمپ گریز از مرکز 250-100 محصول شرکت پمپیران مناسب برای آبرسانی، آتش‌نشانی و انتقال سیالات در صنایع مختلف است. همچنین پروانه پمپ با جنس های برنز و برنج قابل تامین است. سیستم آب‌بندی به صورت پکینگ بوده و امکان تجهیز به آب‌بند مکانیکی مطابق نیاز مشتری وجود دارد.
همانطور که در جدول مشخصات پمپ قابل مشاهده است این پمپ به همراه الکتروموتور و شاسی استاندارد قابل ارائه می‌باشد.
|
قطر لوله (Inch) |
مشخصات موتور | فلنچ پمپ |
قطر پروانه (mm) |
آبدهی(متر مکعب بر ساعت) (m3/h) |
دور 2900 (RPM) |
||||||||
|
رانش (mm) |
مکش (mm) |
جریان | قدرت |
رانش (mm) |
مکش (mm) |
180 | 150 | 120 | 90 | 60 | |||
|
آمپر (A) |
اسب بخار (HP) |
کیلووات (Kw) |
|||||||||||
| B | A | 23.8 | 15 | 11 | 100 | 125 | 259 | 12.8 | 16.7 | 19.2 | 21 | 22 |
ارتفاع (متر) (m) |
| 23.8 | 15 | 11 | 250 | 10 | 14.4 | 17.2 | 19.2 | 20.4 | |||||
| 23.8 | 15 | 11 | 240 | - | 11.7 | 15.2 | 17.3 | 18.7 | |||||
| 16.5 | 10 | 7.5 | 230 | - | 8.5 | 13 | 15.5 | 17 | |||||
|
قطر لوله (Inch) |
مشخصات موتور | فلنچ پمپ |
قطر پروانه (mm) |
آبدهی(متر مکعب بر ساعت) (m3/h) |
دور 2900 (RPM) |
||||||||
|
رانش (mm) |
مکش (mm) |
جریان | قدرت |
رانش (mm) |
مکش (mm) |
350 | 300 | 250 | 175 | 100 | |||
|
آمپر (A) |
اسب بخار (HP) |
کیلووات (Kw) |
|||||||||||
| B | A | 158 | 122 | 90 | 100 | 125 | 259 | 53 | 67 | 76 | 85 | 89 |
ارتفاع (متر) (m) |
| 131 | 102 | 75 | 250 | 40 | 55 | 67 | 77 | 82 | |||||
| 131 | 102 | 75 | 240 | - | 45 | 58 | 70 | 75 | |||||
| 98 | 75 | 55 | 230 | - | 33 | 48 | 63 | 69 | |||||
A قطر لوله مکش الزاما برابر با قطر فلنج مکش نمی‌باشد. قطر لوله مکش باید طوری انتخاب شود تا سرعت مایع در آن از 2 متر بر ثانیه تجاوز ننماید.
B قطر لوله رانش طوری انتخاب شود تا سرعت مایع در آن تا حد امکان پایین نگه داشته شود تا توازن اقتصادی میان قطر لوله رانش و انرژی مصرفی الکتروپمپ برقرار گردد.
| مدل پمپ | 100-250 |
| برند | پمپیران |
| اندازه فلنج مکش | 125 میلیمتر |
| اندازه فلنچ رانش | 100 میلیمتر |
| استاندارد قطر فلنج | DIN 1092-2 |
| قطر اسمی پروانه | 259 میلیمتر |
| حداقل قطر پروانه | 220 میلیمتر |
| نوع آب بند | پکینگ (با قابلیت اجرای آب بند مکانیکی طبق سفارش مشتری) |
| جنس روتین |
پروانه: چدن GG25 حلزونی: چدن GG25 سرپوش: چدن GG25 محور: استیل CK45 |
| توان مورد نیاز | بسته به قطر پروانه و دور موتور متغیر است (به جدول پمپ رجوع شود) |
| وزن پمپ | 87 کیلوگرم |
| ابعاد پمپ | 505×418×610 میلیمتر |
