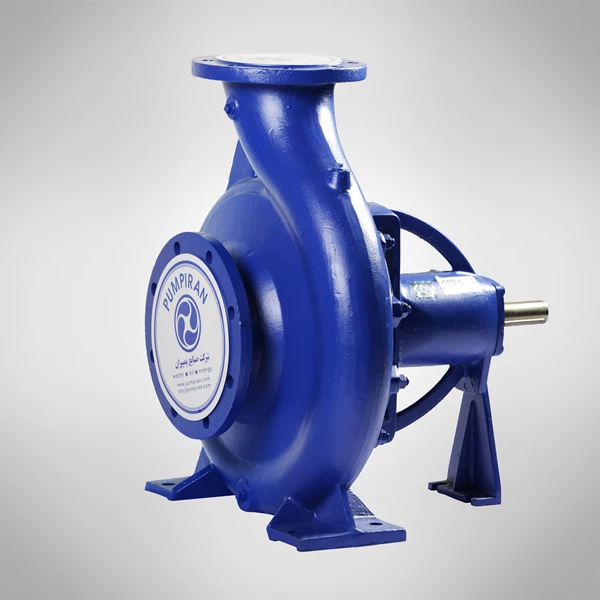

پمپ گریز از مرکز 315-150 محصول شرکت پمپیران مناسب برای آبرسانی، آتش‌نشانی و انتقال سیالات در صنایع مختلف است. این پمپ به صورت استاندارد با بدنه چدنی عرضه شده و در صورت نیاز با جنس استنلس استیل نیز قابل سفارش می‌باشد. همچنین پروانه پمپ با جنس های برنز و برنج قابل تامین است. سیستم آب‌بندی به صورت پکینگ بوده و امکان تجهیز به آب‌بند مکانیکی مطابق نیاز مشتری وجود دارد.
همانطور که در جدول مشخصات پمپ قابل مشاهده است این پمپ به همراه الکتروموتور و شاسی استاندارد قابل ارائه می‌باشد.
|
قطر لوله (Inch) |
مشخصات موتور | فلنچ پمپ |
قطر پروانه (mm) |
آبدهی(متر مکعب بر ساعت) (m3/h) |
دور 2900 (RPM) |
||||||||
|
رانش (mm) |
مکش (mm) |
جریان | قدرت |
رانش (mm) |
مکش (mm) |
450 | 350 | 300 | 200 | 100 | |||
|
آمپر (A) |
اسب بخار (HP) |
کیلووات (Kw) |
|||||||||||
| B | A | 70.5 | 50 | 37 | 150 | 200 | 319 | 22.5 | 28.5 | 30.5 | 33 | 33.5 |
ارتفاع (متر) (m) |
| 70.5 | 50 | 37 | 310 | 19.5 | 26.2 | 28.2 | 31 | 31.8 | |||||
| 58.5 | 41 | 30 | 300 | - | 23 | 25.5 | 28.4 | 29.5 | |||||
| 58.5 | 41 | 30 | 290 | - | 20 | 23 | 26.5 | 28 | |||||
A قطر لوله مکش الزاما برابر با قطر فلنج مکش نمی‌باشد. قطر لوله مکش باید طوری انتخاب شود تا سرعت مایع در آن از 2 متر بر ثانیه تجاوز ننماید.
B قطر لوله رانش طوری انتخاب شود تا سرعت مایع در آن تا حد امکان پایین نگه داشته شود تا توازن اقتصادی میان قطر لوله رانش و انرژی مصرفی الکتروپمپ برقرار گردد.
| مدل پمپ | 150-315 |
| برند | پمپیران |
| اندازه فلنج مکش | 200 میلیمتر |
| اندازه فلنچ رانش | 150 میلیمتر |
| استاندارد قطر فلنج | DIN 1092-2 |
| قطر اسمی پروانه | 319 میلیمتر |
| حداقل قطر پروانه | 270 میلیمتر |
| نوع آب بند | پکینگ (با قابلیت اجرای آب بند مکانیکی طبق سفارش مشتری) |
| جنس روتین |
پروانه: چدن GG25 حلزونی: چدن GG25 سرپوش: چدن GG25 محور: استیل CK45 |
| توان مورد نیاز | بسته به قطر پروانه و دور موتور متغیر است (به جدول پمپ رجوع شود) |
| وزن پمپ | 167 کیلوگرم |
| ابعاد پمپ | 680×566×690 میلیمتر |
